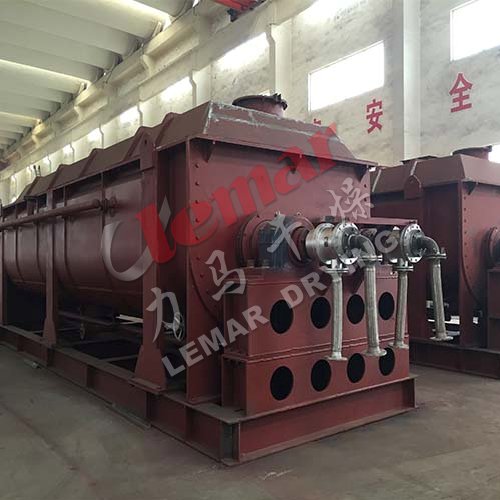

空心槳葉干燥機是一種以熱傳導為主的臥式攪拌型連續干燥設備。因攪拌葉片形似船槳，故稱槳葉干燥機，國外也稱槽型干燥機或攪拌干燥機。
因該設備干燥所需要的熱量依靠熱傳導間接加熱，因此干燥過程不需或只需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失，提高了熱量利用率，是一種節能型干燥設備。 槳葉干燥機廣泛應用于石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的干燥。
常州力馬干燥工程有限公司在吸收國內外先進技術的基礎上，進行改進、優化設計的楔型空心槳葉干燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自清潔功能。
工作原理
空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。干燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以干燥后氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的干燥過程，可以大大提高溶劑濃度。由于槳葉結構特殊，物料在干燥過程中交替收到擠壓和松弛，強化了干燥。干燥室內物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鐘到幾小時內任意調節。另外，物料在干燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續干燥物料。
設備結構

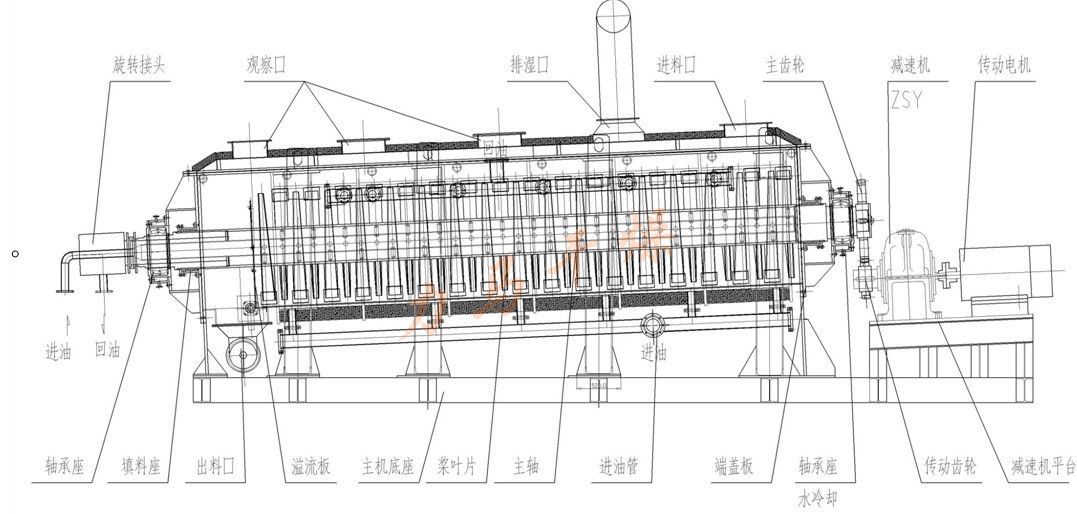

以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。
設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。
槳葉的排布和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，干燥均勻。此外，停留時間亦可調節。
設備特點
槳葉干燥機主要特點有：
1、設備結構緊湊，有效傳熱面積大，占地面積小
2、攪拌均勻、熱效率高、干燥效果好
3、槳葉軸可相互嚙合，具有自清理作用，可防止物料粘壁
4、能耗低，操作費用小
5、粉塵夾帶小、物料損耗少
6、間接加熱、不污染物料
7、槳葉軸轉速低、不破壞產品形狀及性質
8、設備操作彈性大，運行平穩可靠
應用
槳葉干燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。
用導熱油做熱介質，槳葉干燥機可完成低溫煅燒工作。如：二水硫酸鈣（CaSO4·2H2O）煅燒轉化為半水硫酸鈣（CaSO4·1/2H2O）。碳酸氫鈉（NaHCO3）經煅燒 轉化為純堿（Na2CO3）等。
通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式?jīng)鰤A機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用 ，還可用于鈦白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單臺機里可以將物料從1000℃冷卻到小于40℃。
干燥,設備^主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化、染料行業。
軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。 槳葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。
適應物料
1、石化行業：聚烯烴粉體、聚碳酸酯樹脂、高、低密度聚乙烯、線型低密度聚乙烯、聚縮醛顆粒、尼龍6、尼龍66、尼龍12、醋酸纖維、聚苯硫醚、丙烯基樹脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。
2、環保行業：PTA污泥、電鍍下水污泥、鍋爐煙灰、制藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰。
3、飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥。
4、食品行業：淀粉、可可豆、玉米粒、食鹽、變性淀粉、藥品。
5、化工行業：純堿、氮磷鉀復合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、氧化氟化鈉、硝酸、鈣、碳酸鎂、氰化鈉、氫氧化鋁、硫酸鋇、硫酸鈣、碳酸鈣、染料、分子篩、皂素。
特性參數表
|
型 號 |
KJG-2.7 |
KJG-9 |
KJG-13 |
KJG-18 |
KJG-24 |
KJG-29 |
KJG-36 |
KJG-41 |
|
傳熱面積m2 |
2.7 |
9 |
13 |
18 |
24 |
29 |
36 |
41 |
|
有效容積m3 |
0.06 |
0.32 |
0.59 |
1.09 |
1.53 |
1.85 |
2.42 |
2.8 |
|
轉速范圍r.p.m |
15-30 |
10-25 |
10-25 |
10-20 |
10-20 |
10-20 |
10-20 |
10-20 |
|
功 率kw |
2.2 |
4.0 |
5.5 |
7.5 |
11 |
11 |
15 |
15 |
|
器體寬A mm |
306 |
584 |
762 |
940 |
1118 |
1118 |
1296 |
1296 |
|
總寬B mm |
736 |
841 |
1066 |
1320 |
1474 |
1474 |
1676 |
1676 |
|
器體長C mm |
1956 |
2820 |
3048 |
3328 |
3454 |
4114 |
4115 |
4724 |
|
總長D mm |
2972 |
4876 |
5486 |
5918 |
6147 |
6808 |
6960 |
7570 |
|
進出料距E mm |
1752 |
2540 |
2768 |
3048 |
3150 |
3810 |
3810 |
4420 |
|
中心高F mm |
380 |
380 |
534 |
610 |
762 |
762 |
915 |
915 |
|
總高G mm |
762 |
838 |
1092 |
1270 |
1524 |
1524 |
1778 |
1778 |
|
進汽口N吋 |
(2)3/4 |
(2)3/4 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
|
出水口O吋 |
(2)3/4 |
(2)3/4 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
|
型 號 |
KJG-48 |
KJG-52 |
KJG-62 |
KJG-68 |
KJG-73 |
KJG-81 |
KJG-87 |
KJG-95 |
KJG-110 |
|
傳熱面積m2 |
48 |
52 |
62 |
68 |
73 |
81 |
87 |
95 |
110 |
|
有效容積m3 |
3.54 |
3.96 |
4.79 |
5.21 |
5.78 |
6.43 |
7.39 |
8.07 |
9.46 |
|
轉速范圍r.p.m |
10-20 |
10-20 |
10-20 |
10-20 |
5-15 |
5-15 |
5-15 |
5-15 |
5-10 |
|
功 率kw |
30 |
30 |
45 |
45 |
55 |
55 |
75 |
75 |
95 |
|
器體寬A mm |
1474 |
1474 |
1651 |
1652 |
1828 |
1828 |
2032 |
2032 |
2210 |
|
總寬B mm |
1854 |
1854 |
2134 |
2134 |
2286 |
2286 |
2438 |
2438 |
2668 |
|
器體長C mm |
4724 |
5258 |
5410 |
5842 |
5461 |
6020 |
5537 |
6124 |
6122 |
|
總長D mm |
7772 |
8306 |
8865 |
9296 |
9119 |
9678 |
9119 |
9704 |
9880 |
|
進出料距E mm |
4420 |
4954 |
4953 |
5384 |
5004 |
5562 |
5080 |
5664 |
5664 |
|
中心高F mm |
1066 |
1066 |
1220 |
1220 |
1220 |
1220 |
1220 |
1220 |
1220 |
|
總高G mm |
2032 |
2032 |
2362 |
2362 |
2464 |
2464 |
2566 |
2566 |
2668 |
|
進汽口N吋 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)2 |
(2)2 |
(2)2 |
|
出水口O吋 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)2 |
(2)2 |
|
